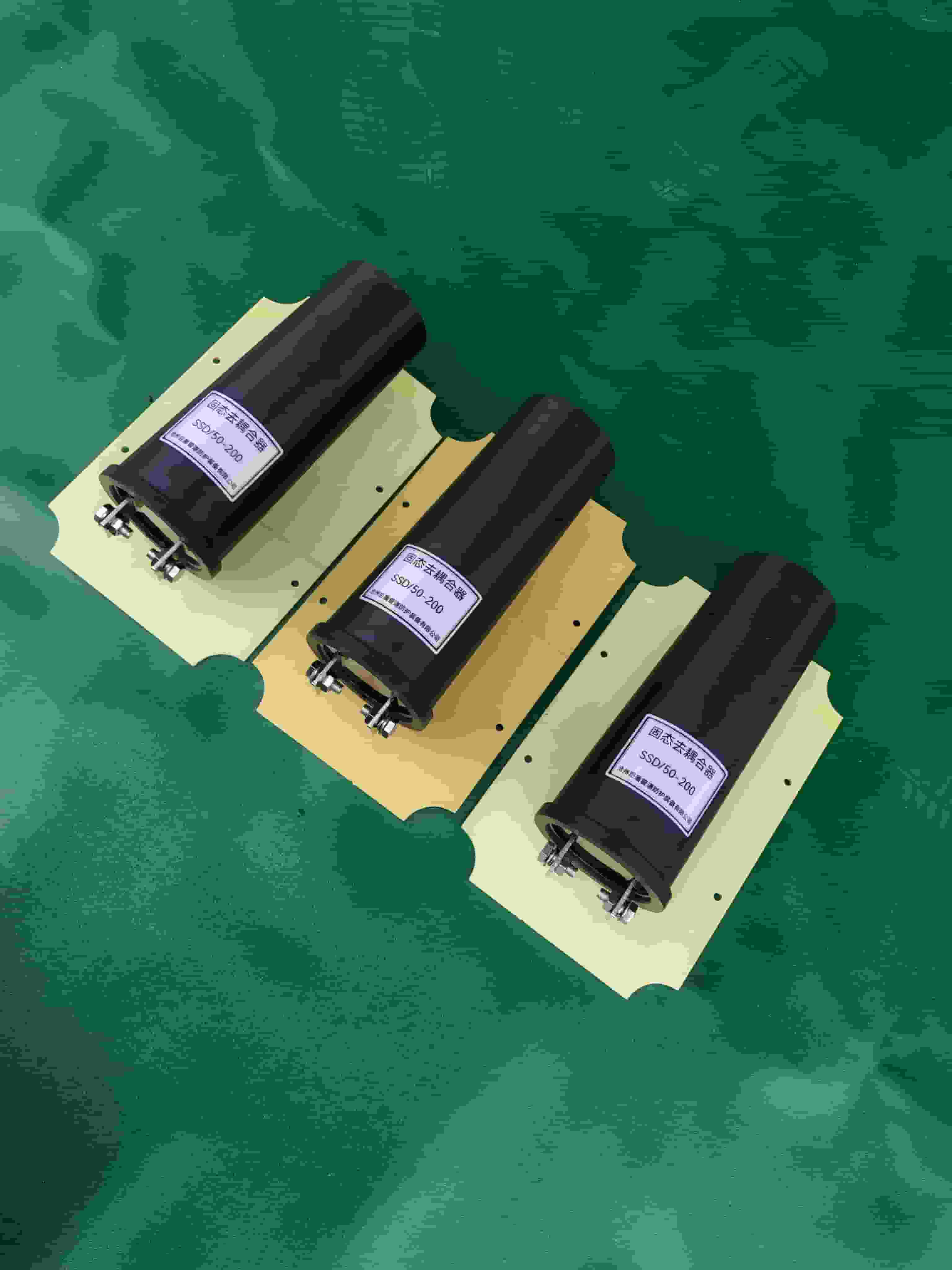

SSD 作为一种直流隔离与交流耦合装置（即“去耦合器”），能够阻止低于预定电压阈值的阴极保护（CP）电流通过，同时导通感应产生的交流电。当电压试图超过该阈值时，装置会瞬间切换至短路模式，提供过压保护。事件结束后，装置会自动切回直流阻断模式。此操作可无限次循环进行，主要针对 SSD 额定设计范围内的交流故障及雷击事件。
虽然标准阈值设定为 -2V/+2V，但 SSD 也可提供高达 -3V/+1V 的阈值及其他多种低阈值组合。此处所述的“阈值”是指触发切换动作的绝对（峰值）电压，其数值等于施加于装置端子上的直流电压与峰值交流电压之和。这使得 SSD 两端始终保持极低的钳位电压，确保安全可靠。
常见应用
梯度控制垫去耦合（Decoupling）
低成本 SSD 的普及与成功，使得对梯度控制垫进行去耦合处理成为一种经济实惠且具有吸引力的选择。采用去耦合式梯度控制垫具有以下优势：
(a) 材料电位无关性：控制垫材料的电位变得不再重要；
(b) 材料成本降低：控制垫可采用比纯锌成本更低的材料制作；
(c) 消除相互干扰：彻底消除了控制垫与阴极保护系统之间的电流干扰；
(d) 便于测量：由于实现了去耦合，可在控制垫附近区域直接对管道进行阴极保护参数读数（如管地电位）。
绝缘接头保护
绝缘接头通常需要防范雷击和交流故障电流引起的过压风险，在某些情况下，还需应对稳态感应交流电压。鉴于绝缘法兰两侧间隙较小，所采用的防护装置必须提供极低的钳位电压（Clamping Voltage）；这里需特别注意的是，该电压值还必须包含连接导线或汇流排（Bus Bars）本身产生的电压降影响
交流电压缓解（AC Mitigation）
作为交流缓解装置，SSD 能够为遭受交流感应的管道提供持续的交流接地通道，从而将连接点间的稳态电压降至可忽略水平，同时确保阴极保护系统不受干扰。
电气设备接地系统的去耦合
当电气设备安装于受阴极保护的结构上时，SSD 可提供具备故障电流额定值的直流隔离与交流导通功能。
电气额定值
直流阻断电压额定值
当电压低于所选定的阻断电压时，SSD 将阻止直流电流通过，同时允许交流电通过。当电压高于所选定的阻断电压时，SSD 将转变为双向导通器件，允许所有电流自由流过，从而限制被保护结构上的电压。
标准的 -2V/+2V 阻断电压通常足以满足大多数应用需求，因为两个连接点之间的电压差通常远小于 2V。例如，在受阴极保护的管道绝缘接头上，要么接头两侧均施加有阴极保护（电压差接近于零），要么一侧有保护而另一侧无保护（典型差值约为 1V）。
冲击电流耐受额定值不应与交流故障电流额定值混淆。雷电波形具有截然不同的特征：相较于同等峰值的交流电流波形，雷电流具有更快的上升时间、更短的持续时间以及低得多的能量。
雷电电流额定值是通过在高功率实验室中，对过电压保护装置施加具有代表性的雷电流来确定的。最常用的波形标准为 8×20 微秒 和 4×10 微秒 波形。其中，第一个数字代表雷电流脉冲上升至峰值（波头）所需的时间，第二个数字代表电流衰减至峰值一半（波尾）所需的时间
固态设计（Solid-State Design）
SSD 采用成熟的固态元器件，具备瞬时电压响应特性。一旦电压试图超过选定的阻断电平，装置将立即启动电压钳位动作。
失效安全（Fail-Safe）
SSD 的一项重要安全特性在于其失效模式：若因承受交流故障电流或雷电冲击电流而导致装置失效，其失效状态将为短路模式（Shorted Mode）。在此模式下，SSD 仍能承载额定故障电流或雷电流，并继续保持有效的接地（或导通）路径，确保系统安全。
现场测试与维护（Field Testing/Maintenance）
SSD 可使用普通的 AC/DC 万用表和钳形交流电流表进行现场测试。具体测试步骤详见安装说明书。本装置完全免维护。
外壳（Enclosure）
SSD 封装于模制非金属外壳内，防护等级为 IP68（可在 2 米水深下浸泡），适用于室内外安装，无论是浸没式还是非浸没式应用均可。具体尺寸请参见 SSD 外形图。严禁将 SSD 安装在可能发生冰冻积水的环境中（以免冻胀损坏）。
极性与电气连接（Polarity/Electrical Connection）
SSD 端子标有极性标识：
负极（-）：应连接至电位较负的结构，或施加了阴极保护的一侧。
正极（+）：应连接至接地侧或电位较正的结构。
动作次数（Number of Operations）
只要不是连续重复发生，SSD 能够承受其额定雷电或交流故障电流冲击的次数实际上是无限的。
能耗需求（Energy Requirements）
无源器件。本装置无需外部供电。
