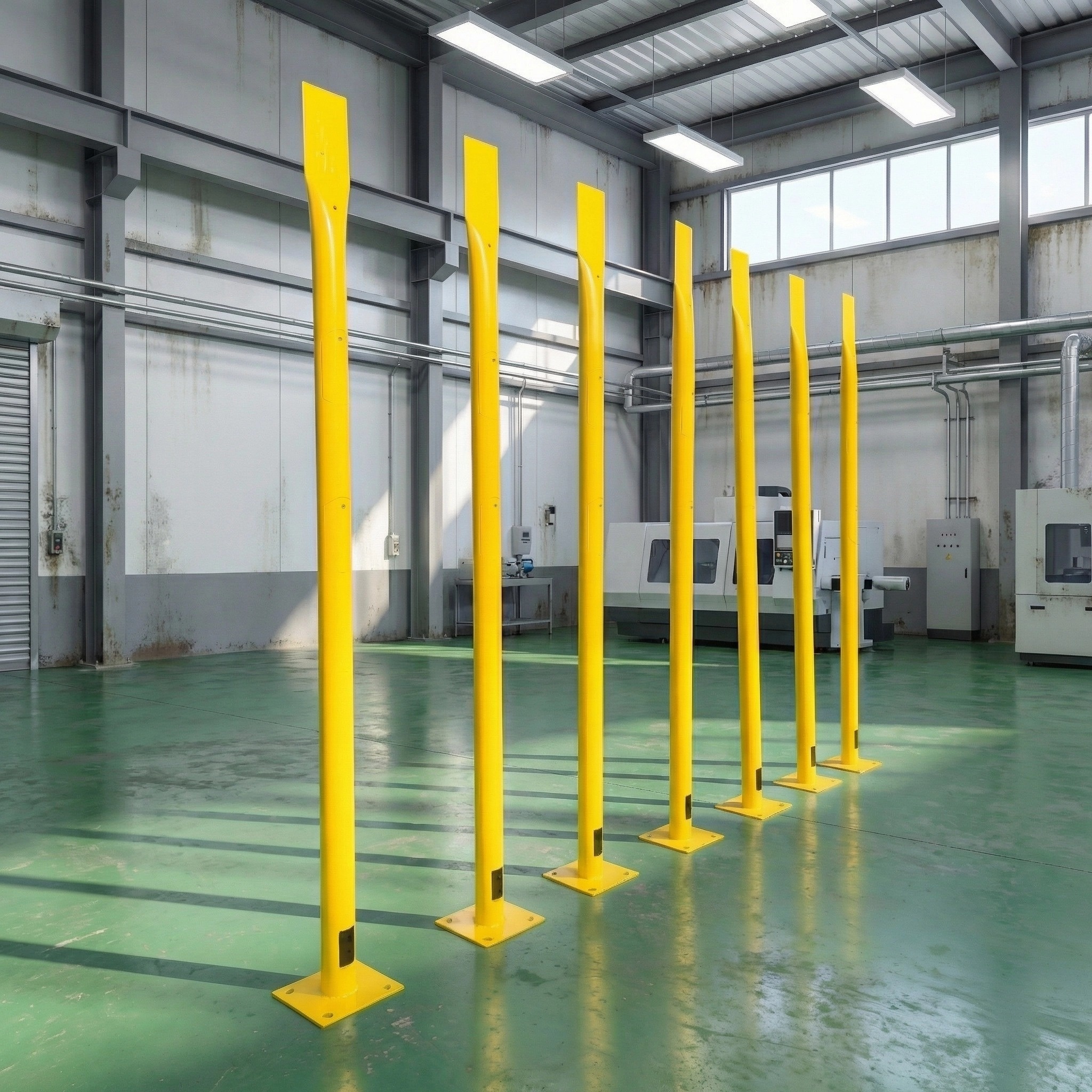

安装阴极保护测试桩，关键流程一般包括：定位、基坑开挖、基础浇筑、桩体固定、接线、密封、调试与验收-1。一个标准的安装流程大致如下：

⚙️ 安装流程

1. 精准定位

• 常规布局：在普通土壤环境下，测试桩通常沿管道每隔 500米至2公里 设置一个-1-12。

• 关键位置加密：在管道弯头、三通、阀门、穿跨越段（河流、公路、铁路）两端、绝缘接头两侧、杂散电流干扰区及土壤腐蚀性强等处必须增设-2-15。

• 安装位置：优先安装在管道正上方或距管道 3米 范围内，避开低洼积水、松软地基及强电磁干扰源（距变电站等至少 50米）-15-12。

2. 基坑开挖

• 根据设计要求（如埋地式，深度不小于0.8米）开挖工作坑-1。开挖时注意保护地下管线，并将土壤单独堆放。

3. 浇筑基础

• 浇筑混凝土基础（如C20等级）并预埋固定件，确保基础坚实-1。

4. 固定桩体

• 将测试桩吊装至基础上，用水平仪校准垂直度（偏差≤3°），然后使用螺栓等将桩体与预埋件牢固连接，螺栓应做防腐处理-1。

5. 电缆连接

• 管道连接：将测试导线通过铝热焊等方式牢固地焊接在管道上，焊点必须进行严格的防腐绝缘处理--6。

• 测试桩接线：将管道引线、阳极电缆和参比电极引线等，通过桩体底部的穿线孔引入，并连接到内部接线排的对应端子上。接线应牢固，并确保电缆有一定余量以防沉降拉拽--19-6。

• 系统接地：测试桩需设置独立的接地极，确保接地电阻小于 10欧姆-2-34。

• 内部密封：所有接线完成后，对电缆入口进行密封处理，防止潮气或水进入桩体-19。

6. 系统测试与验收

• 全面测试：安装后应立即测量管道的自然电位、保护电位及保护电流等参数，确保数据准确、系统工作正常-2。

• 检查与验收：全面检查安装位置、深度、连接、接地、标识等是否合规。验收合格后方可投入使用-2。
